在繼電保護競賽題中，時常出現短路電流經Y/d-11變壓器的題目。常用的分析方法是“序分量法”：先計算出短路側正負零序分量，再對正負序電流旋轉±30°，最后合成出電源側的三相電流。
本文利用Y/d-11變壓器繞組特征，來推算短路電流特征，不需要繁雜的公式推導和計算。
Y/d-11變壓器

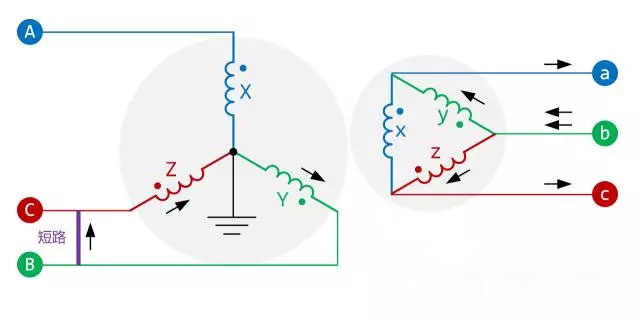

Y/d-11變壓器的繞組連接如下圖所示：
1）忽略負荷電流（變壓器空載）；
2）電流方向從電源流向短路點為正；
3）變壓器繞組間的變比為1.
d側兩相短路
電源在Y側，短路發生在d側。

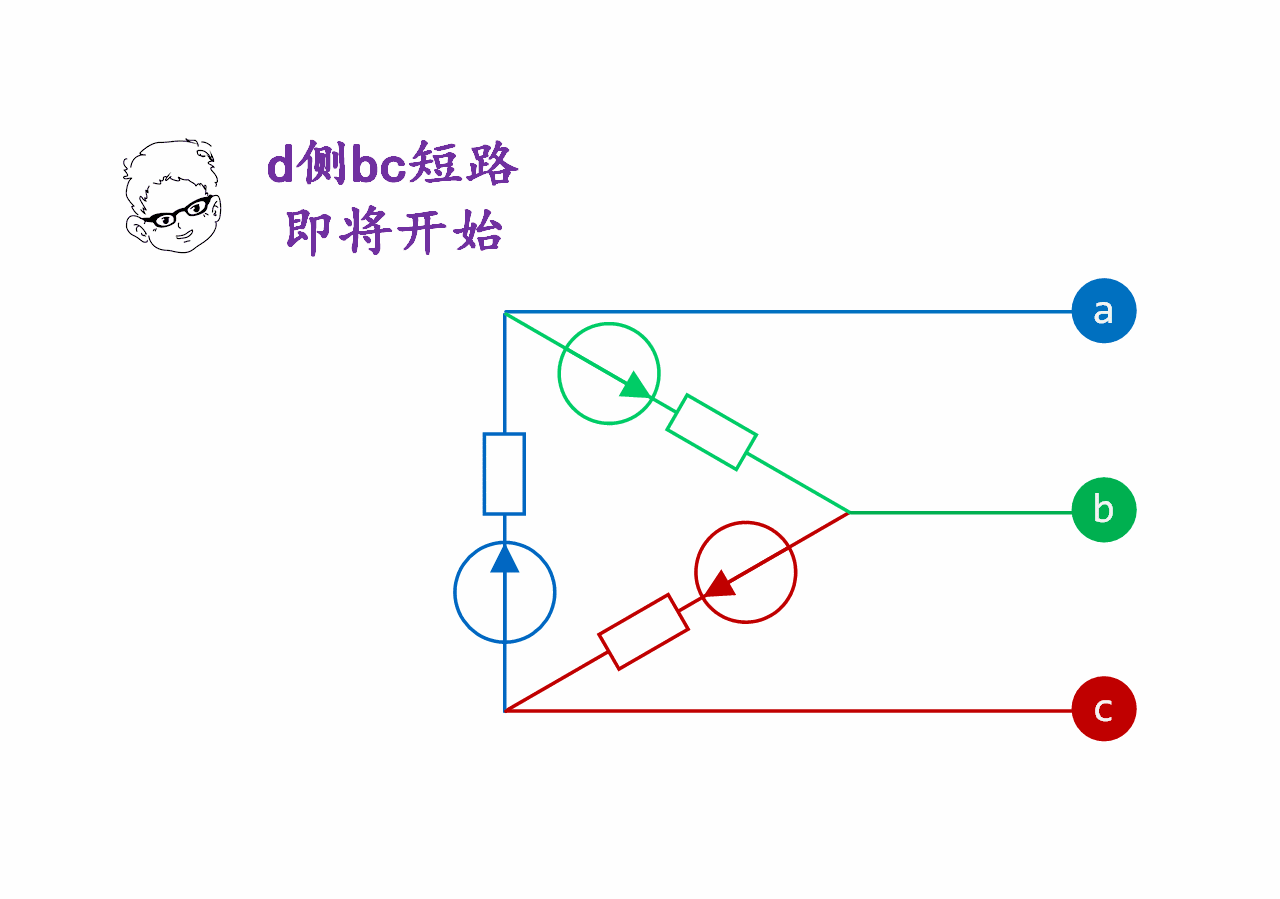

先分析三角連接的xyz電源發生bc短路：因a相沒有短路，故Ia為零，x繞組（藍色）和y繞組（綠色）電源串聯，等效電勢為-(Ex + Ey) = Ez，等效阻抗為2倍系統阻抗，故z繞組（紅色）電源提供的短路電流是xy串聯繞組電流的2倍，如下面動態圖所示（時長15秒）：
根據d側三角繞組的電流，繪制出Y側繞組的電流：
d側bc短路時：
d側：la=0,lb=-3,lc=3.
Y側：lA=lb=-1,lc=2.

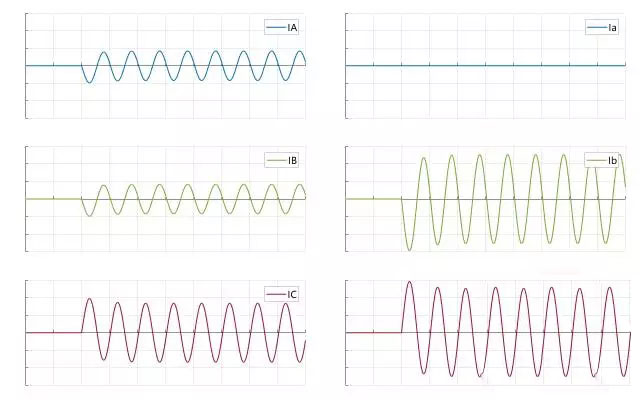

EMTP仿真d側bc短路，Y側和d側電流波形如下：
Y側兩相短路

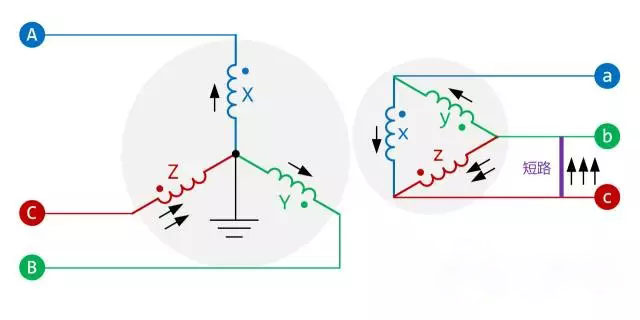

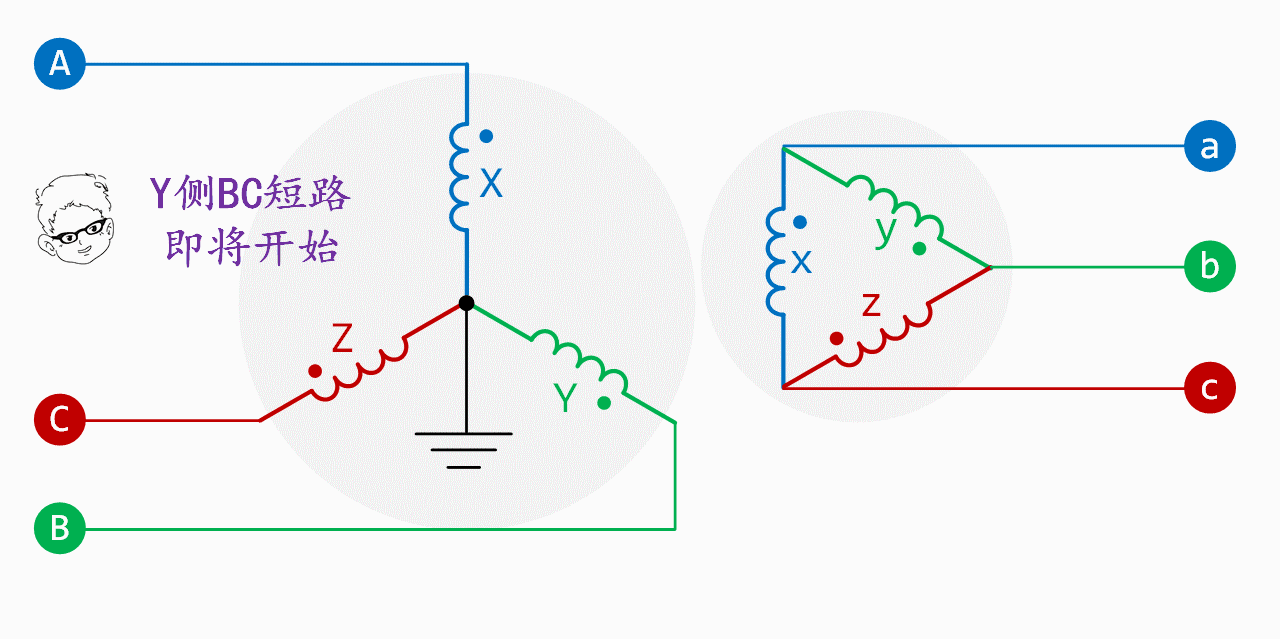

電源在d側，Y側發生BC短路時，短路點—Z繞組—Y繞組形成回路有短路電流，而X繞組無電流。繪制出d側繞組電流和abc相電流，如下面動態圖所示：
Y側BC短路時，Y側和d側電流如下：
Y側bc短路時
Y側：lb=1,lc=-1.
D側：la=lc=-1,lb=2.
EMTP仿真Y側BC短路，Y側和d側電流波形如下：
Y側單相接地

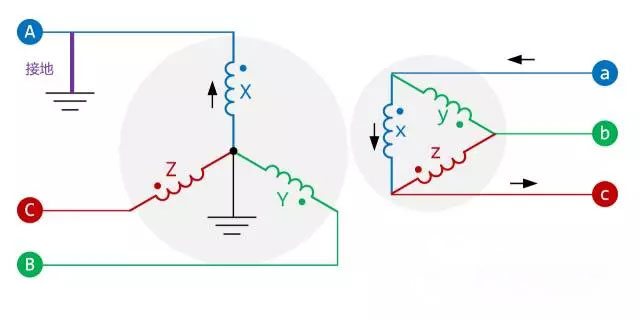

電源在d側，Y側中性點接地，當A相接地時，X繞組—中性點—A相接地點形成回路，有短路電流，而Y、Z繞組無短路電流。繪制出d側繞組電流和abc相電流，如下面動態圖所示：
Y側A相接地時，Y側和d側電流如下：
Y側a相接地時：
Y側：la=1,lb=lc=0.
d側：la=1,lb=lc=-1.
EMTP仿真Y側A相接地，Y側和d側電流波形如下：
