該信息來自：上海雷郎電器設備制造有限公司 瀏覽量：4560 發表時間：2014-08-05

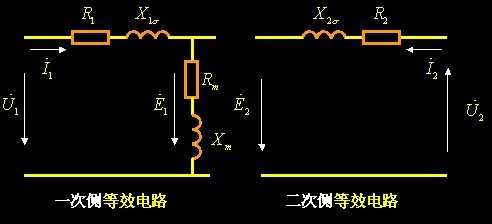

根據電勢平衡方程可以畫出變壓器的一次側和二次側等效電路(Equivalent Circuit)。
由于一、二次側繞組匝數不同，其電勢E1和E2也不同，難以將兩側的等效電路合并成一個完整的等效電路。
折算原因：為了簡化計算和分析；
折算條件：折算前后，變壓器的電磁效應不改變，變壓器的功率大小也不改變。
折算方法：我們可以將二次側等效為用一個與一次側匝數N1相同的繞組來等效替代。折算以后，兩側匝數相等，E1=E'2，k=1,原來的磁勢平衡方程
I1N1+I2N2=ImN1變成了I1+I'2=Im，兩側的等效電路就可以合并了。具體如下
